產品名稱 : 1310nm 1x2/2x2單軸工作保偏光纖耦合器

產品型號： MCPMTC-12-1310-50-L-F-P15-10-L-FA

工作波長:1310nm

功率 : 0.5~20W可選

光纖類型 : PM1550

咨詢熱線
0755-23736280

銘創光電生產的晶體結構的保偏光纖耦合器（ PM crystals Coupler），可以實現單軸工作（慢軸工作，快軸截止，或者快軸工作慢軸截止）；通過晶體光路調節,可以實現0.1-55%的分光，可以生產780-2050nm范圍內各種波長、不同分光比的耦合器，廣泛用于光纖通信、光纖激光器、光纖放大器等領域。

產品特點	應用領域
高消光比	光纖激光器
波長選擇種類多	光纖放大器
高穩定性和可靠性	光纖通信/儀器儀表

產品指標

參數	單位	數值
參數	單位	1x2 (2x2)
工作波長	nm	1310
帶寬	nm	±40
分光比	-	01/99~50/50
附加損耗	dB	0.8@1x2,1.2@2x2
消光比	dB	22@1x2,20@2x2
回波損耗	dB	50
光纖類型	-	PM1550
功率大小	W	0.5~20可選
工作軸	-	單軸工作(快軸截止或者慢軸截止)
連接頭	-	FC/APC或者其它
光纖長度	m	1
封裝尺寸	mm	φ5.5x35
工作溫度	℃	-5~+70
儲存溫度	℃	-40~+85

測溫環境在25℃；

以上數據不含接頭，如果增加連接頭，插入損耗增加0.3dB,回?fù)p降低5dB，消光比降低2dB,默認光纖慢軸對準Key鍵。

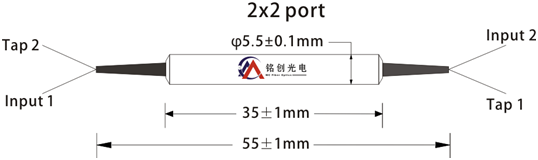

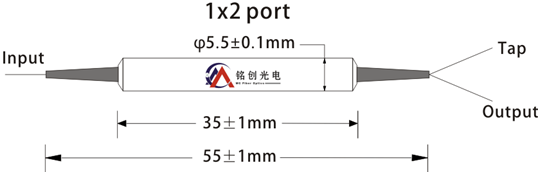

封裝尺寸

選型信息

MCPMTC	①	②	③	④	⑤	⑥	⑦	⑧	⑨
	端口	工作波長	分光比	平均功率	工作軸	光纖類型	尾纖長度	尾套類型	連接頭類型
	12-1x2 22-2x2	1310-1310nm	50-50/50 10-10/90 01-1/99 S-其它	L-≤0.5W 1-1W 5-5W 10-10W	S-慢軸截止 F-快軸截止	P15-PM1550	08-0.8m 10-1.0m 15-1.5m S-其它	B-250um 裸纖 L-900um松套管 S-其它	N-None FP-FC/PC FA-FC/APC S-其它

選型參考 MCPMTC-12-1310-50-L-F-P15-10-L-FA

晶體結構保偏光纖耦合器,1x2結構,中心波長為1310nm,分光比50:50,連續光功率為500毫瓦,慢軸工作,快軸截止,光纖類型PM1550,尾纖長度1米,900um套管,連接頭類型FC/APC,慢軸對準key鍵。

如需要了解詳細信息請與我們銷售人員聯系，我們有保留指標修訂而不預先通知的權利。
