光纖合束器您當前所在位置：首頁 > 產品中心 > 無源產品 > 光纖合束器 > 2um（6+1）x1泵浦&信號合束器

產品名稱 : 2um（6+1）x1泵浦&信號合束器

產品型號：MCPSC-61-F-2000-793/25-105/125/22-S19-10/130/15D-10-4

工作波長: 2000nm

功率 : 25W 50W 100W 300W

光纖類型 : SM1950 SM-GDF-10/130-15M

2um（6+1）x1泵浦&信號合束器
咨詢熱線
0755-23736280

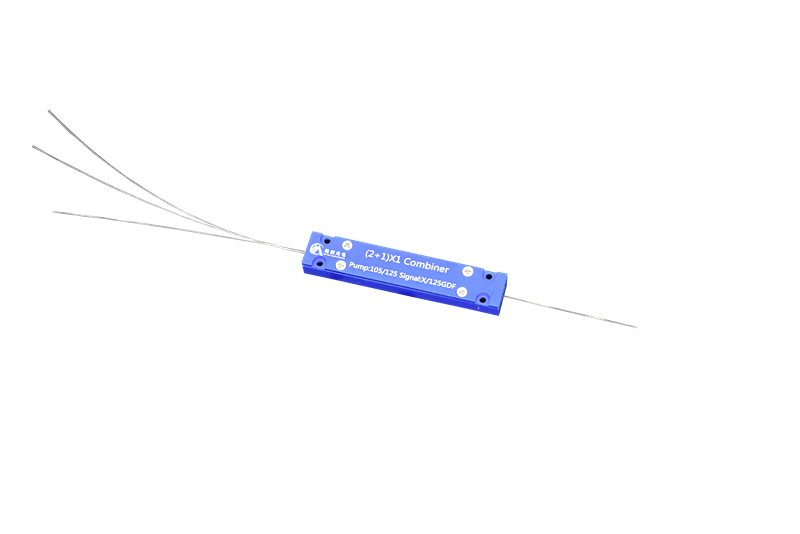

2um（6+1）x1泵浦&信號合束器
2000nm（6+1）多模泵浦&信號合束器專門設計用來應用于高功率光纖激光器，光纖放大器領域，6路泵浦能量和1路信號能量合成進入單根雙包層光纖，實現泵浦能量和信號能量在同一根光纖中傳輸。泵浦吸收效率高，插入損耗低，單臂承受功率高達300W，性能穩定可靠。
產品特點
應用領域
低插入損耗
光纖激光器
寬波長范圍/高承受功率
光纖放大器
高穩定性和可靠性
光學通信

產品指標

參數
單位
數值
結構類型
-
（6+1）x1
信號波長范圍
nm
1950-2050
泵浦波長范圍
nm
780-1000
泵浦光纖類型
-
105/125um（NA0.12或NA0.22）
信號輸入光纖類型
-
SM1950,10/130um,NA0.15/0.46或其它
輸出光纖類型
-
10/130um NA0.15/0.46,25/250um NA0.09/0.46,25/400um NA0.09/0.46或其它
信號波長插入損耗（最大值）
dB
0.7
信號波長插入損耗（典型值）
dB
0.5
泵浦效率（最小值）
%
90
泵浦效率（典型值）
%
93
單臂輸入功率
W
50W
M2
-
＜1.3
隔離度
dB
20
光纖長度
m
0.8或者其它
封裝尺寸
mm
P2:65x12x7 P3:80x12x8 P:100x15x10
工作溫度
℃
0~+75
儲存溫度
℃
-40~+85
測溫環境在25℃；不同功率選用的封裝尺寸不一樣，具體規格請聯系我們確認。

常規指標

類型
信號波長
(nm)
泵浦光纖
信號輸入光纖
輸出光纖
信號插損
泵浦效率
單臂功率
(6+1)x1
1950-2050
105/125 0.22
SM1950
10/130um,NA0.15/0.46
0.7dB
90%
50W
(6+1)x1
1950-2050
105/125 0.22
10/130um,NA0.15/0.46
10/130um,NA0.15/0.46
0.7dB
90%
50W
(6+1)x1
1950-2050
105/125 0.22
10/130um,NA0.15/0.46
25/250um,NA0.09/0.46
0.7dB
95%
50W
(6+1)x1
1950-2050
105/125 0.22
10/130um,NA0.15/0.46
25/400um,NA0.09/0.46
0.7dB
95%
100W
*其它指標要求和高功率條件可協商；如有特殊要求，可特別提出。

封裝尺寸

封裝尺寸
P2
P3
P4
mm
65x12x7
80x12x8
100x15x10

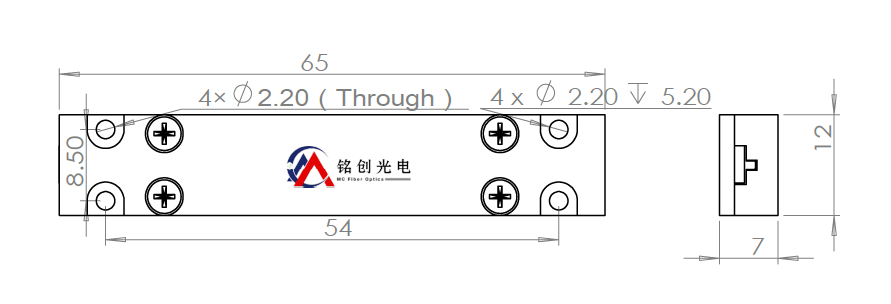

P2

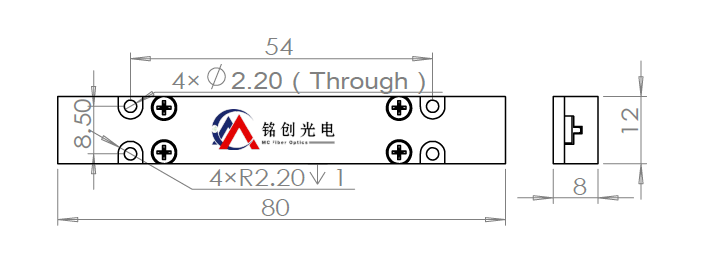

P3



下載PDF格式的圖紙：

選型信息

MCPSC
①
②
③
④
⑤
⑥
⑦
（N+1）x1
方向
信號波長
泵浦波長/泵浦功率
泵浦光纖
信號輸入光纖
輸出光纖
61-(6+1)x1
F-正向
B-反向
2000-2000nm
S-其他
793/25-793nm 25W
S-其它
105/125/22-105/125um NA0.22
S-其它
S19-SM1950
10/130/15D-
10/130um NA0.15/0.46
S-具體光纖類型
10/130/15D-
10/130um NA0.15/0.46
S-具體光纖類型
⑧
⑨
光纖長度
封裝類型
08-0.8m
10-10m
S-其它
1-P1
2-P2
3-P3

選型參考MCPSC-61-F-2000-793/25-105/125/22-S19-10/130/15D-10-4

(6+1)x1泵浦&信號合束器,前向泵浦,信號波長2000nm,泵浦波長793nm,單臂泵浦功率25W,泵浦光纖105/125um NA0.22,信號輸入光纖SM1950,輸出光纖10/130um,NA0.15/0.46,光纖長度1米,封裝尺寸80x12x8mm。

 如需要了解詳細信息請與我們銷售人員聯系，我們有保留指標修訂而不預先通知的權利。
